Lève Moto Hydro-pneumatique

Un outil indispensable...

A tel point, qu'il était impensable de se laisser arrêter par un cric défaillant.

Retrouver le même cric s'avère être une opération pas si simple: les courses plafonnent souvent vers 125 mm et les longueurs en position rentrée ne correspondent pas toujours. Pas question de modifier la cinématique de la table, cela équivaut à tout refaire.

Profitons donc de cette panne pour trouver une commande plus sympa, sans avoir à pomper manuellement...

La pièce maîtresse: le vérin

Comme pour le cric, c'est d'abord la longueur fermée qui prime, les courses et les charges n'ont pas posé trop de soucis, c'est plutôt mieux qu'un cric.

Mon choix s'est finalement arrêté chez HYDRAFORE, spécifications et prix convenables:

Vérin 10 tonnes sous 700 bar, course 150 mm, tuyau de 2m

Pompe 700 bar commandée par air comprimé

Adaptation:

Le vérin étant un poil plus long, j'ai creusé la plaque d'embase d'environ 8 mm, ce qui permet aussi de verrouiller le vérin de ce coté. J'ai refait la pièce de liaison dans la chape et ôté l'embout de tige, inutile et le vérin a trouvé sa place.

Au final, ce montage est beaucoup plus simple à réaliser qu'une commande mécanique, de plus j'ai gagné en performances, charge et course, le rendement est bien meilleur.

Petite modification après coup:

Insertion d'une vanne à aiguille en sortie de pompe afin de verrouiller la table en hydraulique (elle retombait sur les butées de sécurité au bout de quelques minutes), le clapet de la pompe n'était pas parfaitement étanche.

Cette vanne procure aussi une meilleure modulation de la descente sous charge.

Les photos du montage:

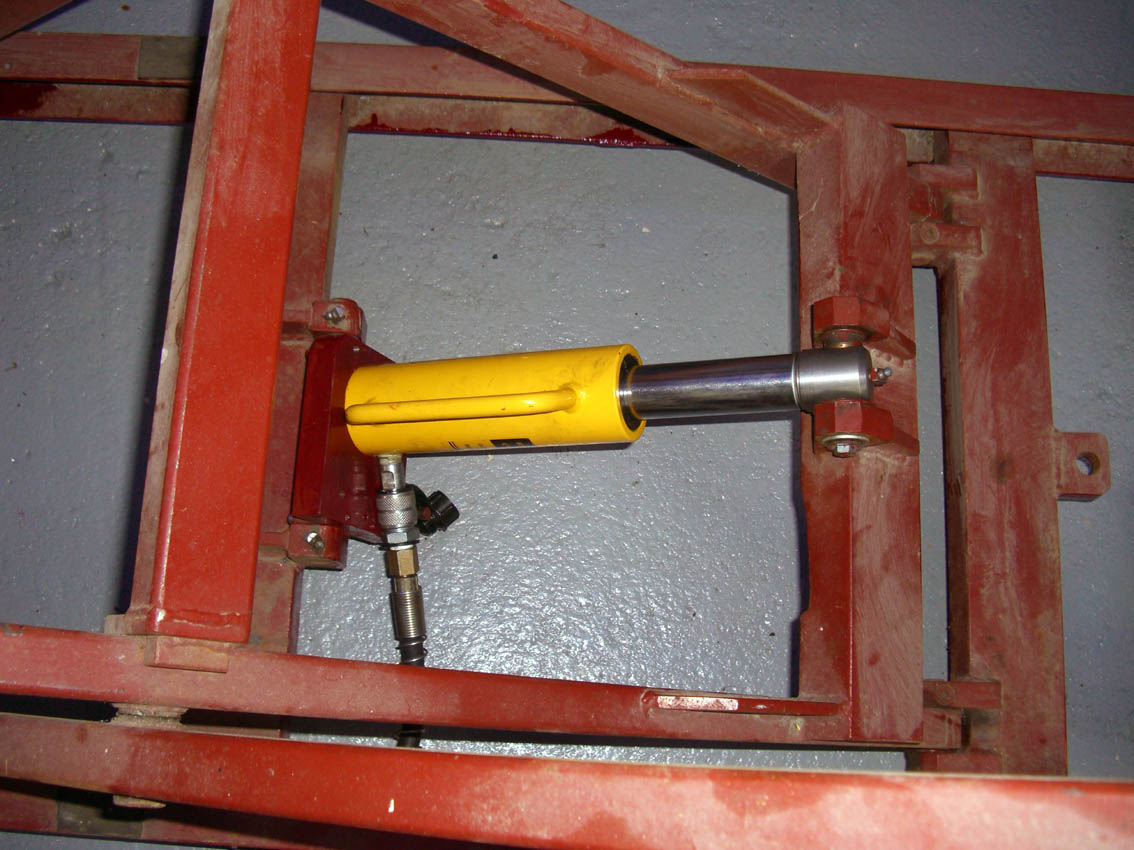

Le montage du vérin est très simplifié:	Le groupe de commande est attaché à la table:	la vanne à aiguille verrouille et module la descente:
